こんにちわ! まひろでーす。
1月2日からフルハーネスの着用義務化になりましたね。
フルハーネスには「電力配電用」という電力会社さんの仕様品があります。
仕様品を販売しているのは、藤井電工さんとサンコーさんの2社のみです。
どのメーカーさんでも販売しているという訳ではありません。
そこで今回は、国内シェアNo.1メーカー 藤井電工さんの製品で、「電力配電用」を紹介します!
以前紹介した一般カタログに載っている、柱上作業用との違いもまとめてみました。
墜落制止用器具 電力配電仕様フルハーネス
電力10社配電用 共通規格品ということで、
北は北海道電力、南は沖縄電力の10社の共通規格品となっております。
配電の場合、どの地域に応援に行っても、使用しているフルハーネスは同じということですね。
ポイントは、以下の3点です!
- ランヤード接続部は「ノーリング型」
- ランヤードは「連結ベルトタイプ」
- 腿ベルトは「SV型(セーフティV)」
それぞれの項目を、一緒に見ていきましょう!
ランヤード接続部は「ノーリング型」
胸部・背部のランヤード接続部に、D環金具を使用していない、ノーリング型が採用されています。
これは、D環などの金属を使用しないことで、配電作業時の感電事故を抑制する為です。
胸部
![胸ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/33eae50c578dcd18d83bd8794734cccd.jpg)
背部
![背ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/99de5ff83b2849b4cd1ef1501064c641.jpg)
ランヤードは「連結ベルトタイプ」
ランヤードは「連結ベルトタイプ」になっております。
フルハーネスの背部(もしくは胸部)接続部に輪結びにして装着します。
![ランヤードをつける](https://fujimon-run.com/wp-content/uploads/2022/01/9bdb319d43d6046abf2d9dc358b10408.jpg)
先端フックを連結ベルトに通します。
![ランヤードをつける](https://fujimon-run.com/wp-content/uploads/2022/01/2d1198005721f051c44b4945f4982e56.jpg)
連結ベルトを絞ります。
![ランヤードをつける](https://fujimon-run.com/wp-content/uploads/2022/01/cdc628e683718d6a6394f33642f39262.jpg)
スマホのストラップをつける時のイメージです。
腿ベルトは「SV型(セーフティV)」
腿ベルトは、Vベルトと水平ベルトの中間位置の「SV型」タイプです。
![腿ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/286636f179ef3368d9ea50ecdc954cf6.jpg)
続いて、カタログに載っている、一般品の柱上作業用のフルハーネスとくらべてみましょう!

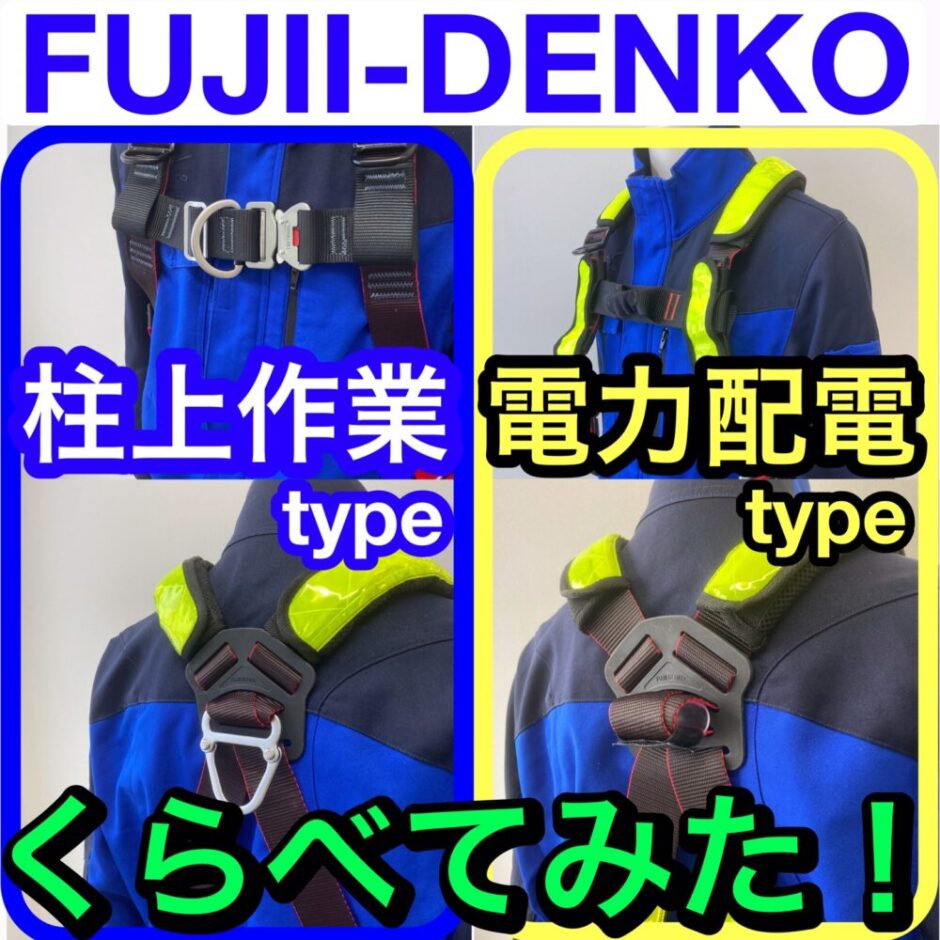

「TH-561-OT 電力配電用」と、「TH-564-OT-OT 柱上作業用」をくらべてみた!
以下の項目ごとに、それぞれの仕様をチェックしていきたいと思います!
- 装着方法
- 胸部ランヤード接続部
- 背部ランヤード接続部
- 腿ベルト
- 取付アダプター(オプション)
装着方法
TH-561-OT 電力配電用
胸部にバックルが無いので、上から被って装着するようなイメージです。
フルハーネスに頭と右腕を通します。右胸ベルトにはバックルがありません。
![フルハーネスを装着する](https://fujimon-run.com/wp-content/uploads/2022/01/0d9db89c861fa3fc12f824d2c988872c.jpg)
左胸のベルトにバックルがあります。(バックル装着前)
![フルハーネスを装着する](https://fujimon-run.com/wp-content/uploads/2022/01/3ceaadb0a7ef8858fbd074966eb9232e.jpg)
バックル装着後。
![フルハーネスを装着する](https://fujimon-run.com/wp-content/uploads/2022/01/491597d0969ddb3e1afb42306d9f036d.jpg)
ヘルメットを被ったままだと、頭が引っかかったりするので、装着がやや面倒です。(個人主観)
TH-564-OT-OT 柱上作業用
フルハーネスをリュックのように背負います。
![フルハーネスを装着する](https://fujimon-run.com/wp-content/uploads/2022/01/8a49819ea1ed00eec3213735d6c8226f.jpg)
胸部バックルを閉めます。
![フルハーネスを装着する](https://fujimon-run.com/wp-content/uploads/2022/01/ca1b543179fd04016f1238b37e755114.jpg)
装着はTH-564-OT-OT 柱上作業用の方が圧倒的に楽ですね!
胸部ランヤード接続部
TH-561-OT 電力配電用
![胸ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/33eae50c578dcd18d83bd8794734cccd.jpg)
D環がありません。
感電事故を抑制することを念頭においているので、上半身の金属部分が少ない構造になっています。
TH-564-OT-OT 柱上作業用
![胸ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/9ce8287ba27c6474241cadfa73223854.jpg)
こちらはD環があります。
バケット車に乗り込む際や、ハシゴ等に設置されたスライド式の安全器のランヤードを接続する場合などに、使用できます。
背部ランヤード接続部
TH-561-OT 電力配電用
![背ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/99de5ff83b2849b4cd1ef1501064c641.jpg)
TH-564-OT-OT 柱上作業用
![背ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/4b6c014fa32c03bad9bb2c80d391415d.jpg)
胸部と同様にD環の有無が、違うポイントです!
腿ベルト
TH-561-OT 電力配電用
SVタイプ
![腿ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/286636f179ef3368d9ea50ecdc954cf6.jpg)
TH-564-OT-OT 柱上作業用
Vタイプ
![腿ベルト](https://fujimon-run.com/wp-content/uploads/2022/01/c883d5246e75bd5a70a79b5738a6ad71.jpg)
写真ではわかりにくいかもしれませんが、
SV仕様は水平寄りのVタイプなので、Vの角度が緩くなっています。
束縛感が少なく、電柱の昇降もしやすい仕様となっています。
取付アダプター(オプション)
TH-561-OT 電力配電用
電力配電用は、「CB-HA4」という取付アダプターが“オプション”として用意されています。
(オプション扱いなので、最初から同封されておりません。)
「CB-HA4」
![取付アダプターCB-HA4](https://fujimon-run.com/wp-content/uploads/2022/01/6c42ae8326ce839d5f0756f12c5b3855.jpg)
TH-564-OT-OT 柱上作業用
柱上作業用は、「CB-HA1」という取付アダプターが、最初から同封されています。
「CB-HA1」
![取付アダプタCB-HA1](https://fujimon-run.com/wp-content/uploads/2022/01/5782a5d803c978e5214849f06dfe7199.jpg)
注意!「電力配電仕様 フルハーネス」は大口径フックを接続できません。
よくあるお問い合わせを紹介します。
「電力配電仕様 フルハーネスに、大口径フックを接続したい!」
という、内容です。
結論としては、
フルハーネスのランヤード接続環に、D環金具を使用していないので、大口径フックを装着できません!
詳しくは、こちらの記事をどうぞ!
墜落制止用器具 「フルハーネス型 配電用」 まとめ
電力配電仕様と柱上作業用の配電用フルハーネスを、2種類紹介してきました。
それぞれまとめると、以下のようになります。
TH-561-OT 電力配電用 仕様一覧
- 装着方法 :被って装着
- 胸部ランヤード接続部:D環なし
- 背部ランヤード接続部:D環なし
- 腿ベルト :SVタイプ
- 取付アダプター :CB-HA4
TH-561-OT 電力配電用は一般カタログには載ってないので、あまり目にする機会は多くないですよね。電力グループさんはこちらを使用しています。
TH-561-OT 電力配電用 購入方法
電力配電用は、ECサイトでの販売はしていません。(2023.9/20確認時)
お近くの電材商社さんにお問い合わせしてみてください。
藤井電工さんの代理店であれば、取り扱いがあります。
代理店が不明な場合、お問い合せからご連絡ください。(お住まいの地区の代理店を紹介します!)
TH-564-OT-OT 柱上作業用 仕様一覧
- 装着方法 :背負って装着
- 胸部ランヤード接続部:D環あり
- 背部ランヤード接続部:D環あり
- 腿ベルト :Vタイプ
- 取付アダプター :CB-HA1
ちなみに北海道ですと、今回比較した、TH-564-OT-OTは電力用規格“相当品”になっているので、こちらを使用している協力会社さんもいらっしゃいますよ。
作業環境に応じてランヤードの付け替え等ある場合は、こちらの方が使いやすいですね。
柱上作業用は、一般カタログ品なので、ECサイトの販売があります!
TH-564-OT-OT 柱上作業用 購入方法
フルハーネス TH-564-OT-OTの購入はこちらからどうぞ!
